做DDR硬件设计、测试验证的朋友，一定被各种电压搞得头大：VDD1、VDD2、VDDQ、VPP……不同代际、不同速率下电压还不一样，稍不留神就容易踩坑。

今天这篇文章，一次性把LPDDR3到LPDDR6的电压整理清楚，顺便把非Low Power的DDR电压也列出来。建议收藏，以后查电压不用到处翻手册。

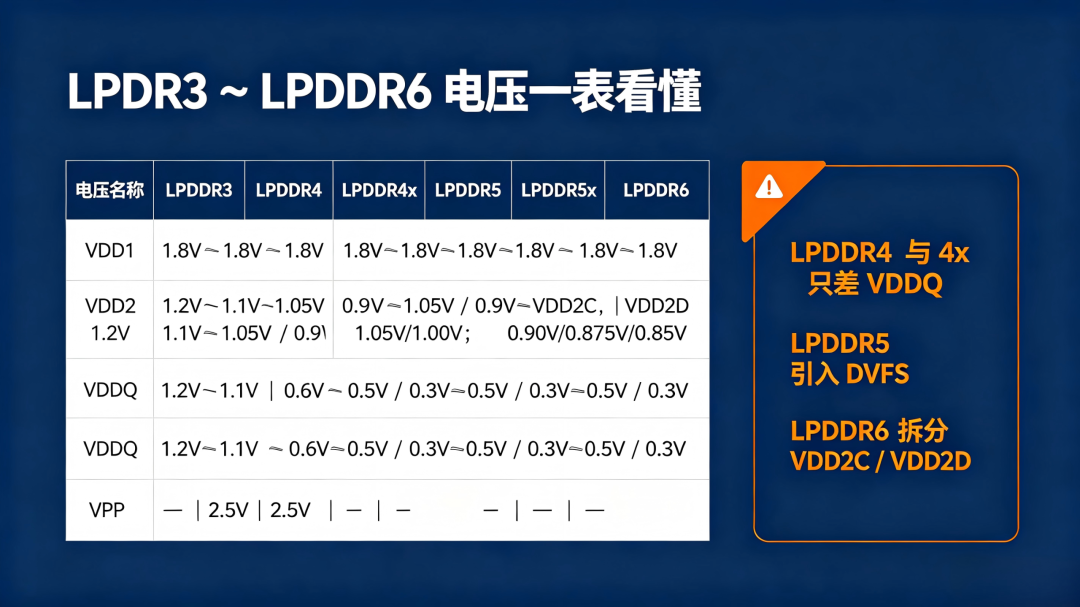

一、LPDDR3 ~ LPDDR6 电压总表

注：LPDDR6 的 VDD2 分为 VDD2C（Core逻辑）和 VDD2D（数据路径），各有动态调压档位。

二、电压设计要点详解

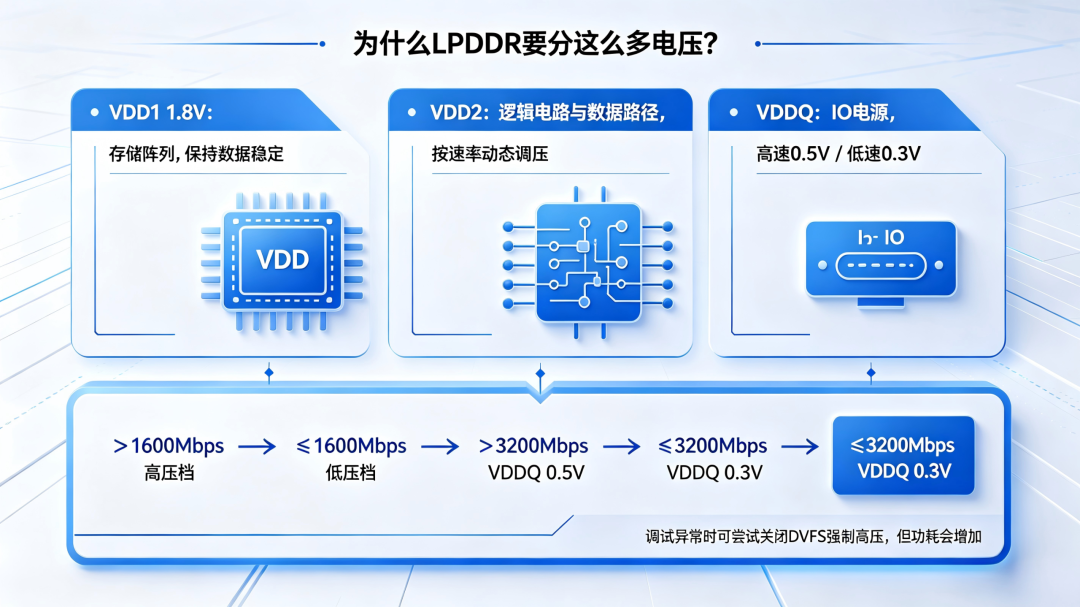

1️⃣ 为什么LPDDR要有VDD1和VDD2两个核心电压？

LPDDR的省电秘诀就在于此：

• VDD1（1.8V）：给存储阵列供电，电压较高以保证数据保持稳定。

• VDD2（更低电压）：给逻辑电路（控制器、时钟等）供电，电压更低以降低动态功耗。

两者分开供电，可以实现差异化节能——逻辑部分用低压，存储部分用高压，各取所需。

2️⃣ LPDDR4 vs LPDDR4x：就差一个VDDQ

两者核心电压完全相同，唯一的区别在于：

• LPDDR4：VDDQ = 1.1V

• LPDDR4x：VDDQ = 0.6V（大幅降低IO功耗）

硬件设计技巧：很多平台会做兼容设计，通过电阻跳线选择VDDQ是1.1V还是0.6V，一套PCB兼容两种颗粒。

3️⃣ LPDDR5 / LPDDR5x：动态电压来了

为了进一步省电，LPDDR5引入了动态电压频率调节（DVFS）机制，电压不再是固定的，而是随速率自动切换。

VDD2的DVFSC机制

• VDD2H（1.05V）：当 data rate > 1600Mbps 时使用（高负载）

• VDD2L（0.9V）：当 data rate ≤ 1600Mbps 时使用（低负载）

⚠️ 常见问题

有些LPDDR5颗粒的DVFSC机制可能存在bug，表现为高频跑不稳、低频正常。调试时可以尝试关闭DVFSC，强制VDD2固定在1.05V，但代价是功耗会增加。

VDDQ的DVFSQ机制

• VDDQ = 0.5V：当 data rate > 3200Mbps

• VDDQ = 0.3V：当 data rate ≤ 3200Mbps

4️⃣ LPDDR6：电压划分更精细

LPDDR6在LPDDR5的基础上又做了细化，VDD2拆成了两个独立域：

VDDQ的DVFSQ机制与LPDDR5相同：>3200Mbps用0.5V，≤3200Mbps用0.3V。

另外，LPDDR6最高支持14400Mbps，但据业内消息，首发版本速率预计为10667Mbps。

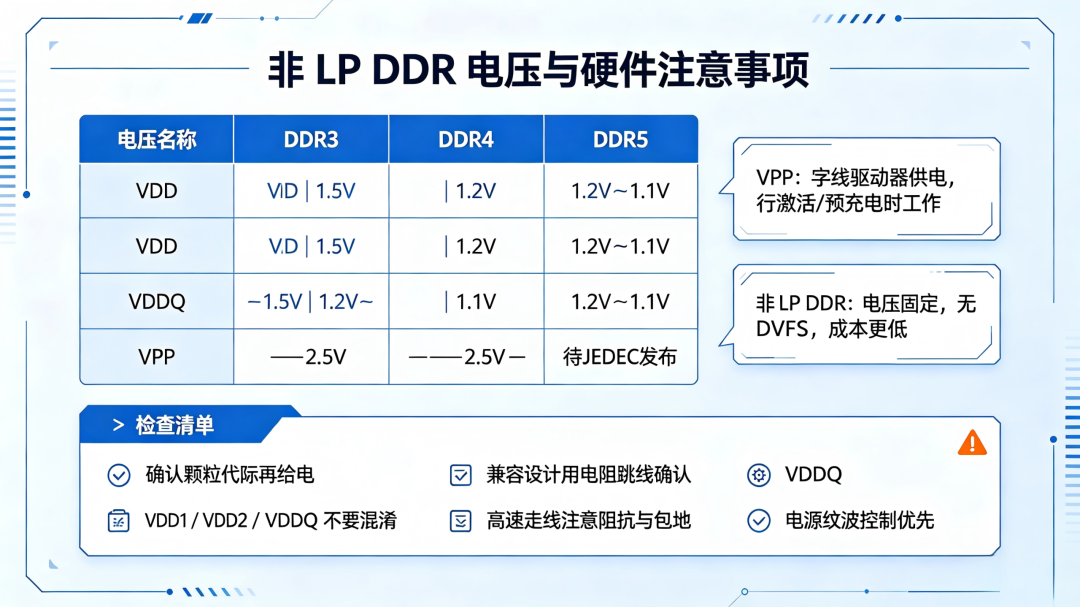

三、非Low Power DDR的电压

非LP的DDR（如DDR3、DDR4、DDR5）主要用于台式机、服务器等插电设备，对功耗不那么敏感，电压管理相对粗放，成本也更低。

VPP是什么？

从DDR4开始引入的VPP（2.5V），是专门给字线（Word Line）驱动器供电的高压电源，用于打开存储单元的栅极完成行激活操作。

DDR3靠内部电荷泵产生高压，DDR4改为外部VPP供电，去掉了内部电荷泵，降低了功耗并提升了稳定性。VPP只在行激活/预充电时工作，待机/自刷新时电流很小，不是持续大电流。

为什么笔记本有时也用LPDDR？

笔记本兼具插电和移动两种场景，部分厂家为了更长续航会选择LPDDR，但成本更高。普通台式机、服务器则几乎清一色用非LP DDR。

JEDEC尚未发布DDR6规范，因此DDR6的电压栏位暂缺。

四、总结

电压选对了，DDR才能稳。希望这份电压大全能帮你在设计和调试时少走弯路。如有疏漏，欢迎在评论区指正讨论！
