10GBASE-T一致性测试
发布时间：2023-10-11 14:29:02
10GBASE-T一致性测试
10GBASE-T以太网 介绍
01
以太网协议发展至今已历经四代，从最早的10BASE-T到100BASE-T，再到目前市场主流的1000BASE-T，再到方兴未艾的10GBASE-T，每次更新换代都是以10倍的速率在刷新，并且都是向下兼容。
10GBASE-T沿用以太网规范，仍然采用RJ-45接口作为连接器，采用四对双绞线作为传输介质。每对线的传输速率为2.5Gbps，最远传输距离可达100m。
对于所有认可的传输距离和传输介质，可以达到10E-12的BER(误码率)。
10GBASE-T采用PAM16(16级脉冲幅度调制)方式，每个脉冲幅度(称为字符Symbol)可以表征3.125bit的信息。
因而每对传输线的实际传输率仅为800M Symbol /秒，大大降低了对传输链路带宽的要求，增加了有效传输距离，对测试仪器的要求也相应地变得宽松。
10GBASE-T物理层一致性TX测试
02
测试环境：
Tektronix DSA72004C 20Ghz 带宽的示波器，100GS/S的采样
10G BAST-T 测试夹具
10G BAST-T 一致性测试软件
TCA 292D 转换头
测试用夹具
测试环境
物理层寄存器配置表
03
测试主要内容
04

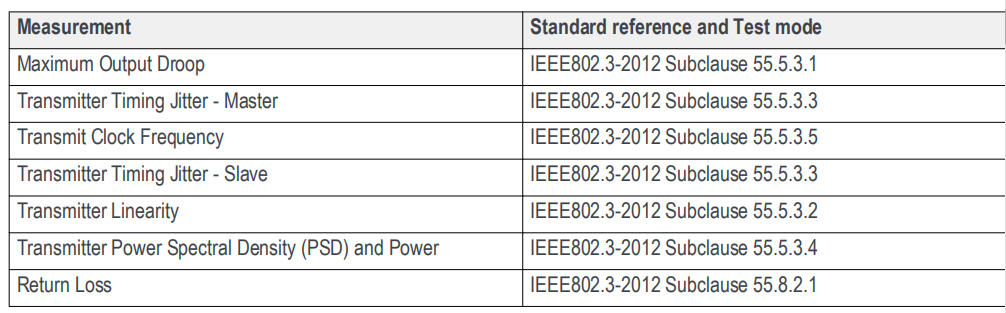

最大输出跌落(Maximum Output Droop), 发送端时钟频率(Transmitter Clock Frequency ) 发送端抖动-主模式(Transmitter Timing Jitter-Master) 发送端抖动-从模式(Transmitter Timing Jitter -Slave) 传输线性度(Transmitter Linearity) 发送端功率谱密度和功率值(Transmitter Power Spectral Density (PSD) and Power Level) 回波损耗(Return Loss)。
10GBASE-T物理层测试报告
05
淼森波实验室不但提供以太网10M,100M,1000M,2.5GHZ,5GHZ.10GHZ物理层TX的一致性测试，而且还做以太网PHY与MAC之间的信号完整性测试（MII/RMII/SGMII/XGMII)。
